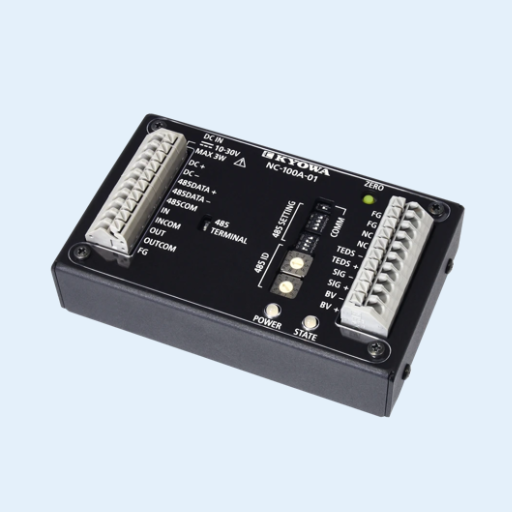

KYOWA共和电业NC-100A 数字转换装置

所属分类: 放大器
发布时间: 2026-04-11

KYOWA共和电业NC-100A 数字转换装置这是一款将应变片式传感器输出转换为数字信号的测量器。通过安装在传感器附近，既能抑制噪声对传感器输出的影响，又因数字化信号而实现远距离传送。输入通道数：1特長轻松实现传感器信号数字化安装于传感器附近宽输入范围（7.5 mV/V）…

联系我们

分享到：

KYOWA共和电业NC-100A 数字转换装置

这是一款将应变片式传感器输出转换为数字信号的测量器。通过安装在传感器附近，既能抑制噪声对传感器输出的影响，又因数字化信号而实现远距离传送。输入通道数：1

特長

轻松实现传感器信号数字化
安装于传感器附近
宽输入范围（±7.5 mV/V）
轻量（約100 g）

NC-100A-01 RS-485，控制输入输出

规格

主体规格

输入通道数		1
端子台		快接式端子台
适用转换器		应变片式传感器
适用电桥电阻		350～1000 Ω
TEDS	接口	符合IEEE1451.4 Mixed Mode Transducer Interface Class2
TEDS	适用传感器	具备符合IEEE template No.33的信息的传感器，电缆长度30 m以下
电桥电源※1		DC 5 V±5%
测量范围		±7.5 mV/V以内（含调零范围）
响应频率		DC～200 Hz（±1 dB）
采样速度		2404 次/秒
AD转换分辨率		24位
原始值精度※1, ※2		±0.1%FS以内
测量值精度※1, ※2		±0.1%FS以内
非线性※1, ※2		±0.1%FS以内
控制输入		点数：1 形式：无电压接点信号或集电极开路信号（NPN）功能可通过设定变更（零位、复位、保持等）
控制输出		点数：1 形式：集电极开路（NPN），DC30 V，20 mA max 功能可通过设定变更（正常、比较结果、错误等）
稳定度※1		温度零点：±0.4 μVRTI/℃以内灵敏度：±0.01%/℃以内时间零点：±2.0 μVRTI/8H以内灵敏度：±0.1%/8H以内
电源		DC 10～30 V，3 W以下（DC 24 V供电，负载350 Ω时）
使用温度范围		-20～60℃
使用湿度范围		20～80%（不得结露）
保管温度范围		-20～60℃
外形尺寸		57.4（W）×92.0（D）×20.0（H） mm（不含凸起部分）
重量		约100 g
耐振动性		29.4 m/s2（3 G），5～200 Hz（各轴12周期，10分钟／1周期）
耐冲击性		294 m/s2（30 G），11 ms以下，正弦半波
绝缘耐压		电源～传感器输入 AC250 V，1分钟电源～RS-485信号 AC250 V，1分钟电源～控制输入输出信号 AC250 V，1分钟 RS-485信号～控制输入输出信号 AC250 V，1分钟
使用场所		室内，污染等级2，高度2000 m以下
防护等级		IP20（JIS C 0920/IEC 60529）
附件		主体盖主体盖固定螺丝 4个橡胶脚垫 4个设定软件※3

※1 适用于进行30分钟预热后温度稳定的状态。

※2 校正设定额定容量值15000，额定输出7.5 mV/V时

※3 可从主页下载

功能

校正※4	实际负载校正，灵敏度注册校正，数值注册校正，TEDS校正
控制※4	零位，保持，复位
检查※4	存储器，电桥电源，传感器
平滑※4	移动平均：1～1200 次 IIR滤波器： LPF 30，60，120 Hz 截止频率的振幅比：-3±1 dB 衰减特性：-18 dB/oct. 以下最小刻度： 1，2，5，10，20，50，100，200，500，1000
保持模式※4	动作模式：正常，任意点保持，峰值保持，区间指定峰值保持，时间指定峰值保持，谷值保持，区间指定谷值保持，时间指定谷值保持，峰峰值保持，区间指定峰峰值保持，时间指定峰峰值保持检测时间：0.01～9.99秒延迟时间：0.00～9.99秒
电平测试※4	可输出任意数值设定值的加法：有效，无效设定范围：±99999 电平测试：ON，OFF
比较※4	可将设定值与测量数据进行比较，并通过控制输出或状态输出结果比较值设定范围：±99999 滞后：ON滞后，OFF滞后滞后设定范围：0～99999 ON滞后、OFF滞后可分别设定

※4 通过RS-485指令设定

RS-485通信规格

通信速度	1200，2400，4800，9600，19200，38400，57600，115200 bps
传送方式	半双工通信
位构成	数据位：7，8 停止位：1，2 奇偶校验：奇数，偶数，无
设备ID	01～99
终端电阻	可通过主体开关切换

另售品	U-17 S32-7 4芯屏蔽线前端裸露（0.5 m） U-18 S32-7 4芯屏蔽线前端裸露（1.0 m） U-19 S32-7 4芯屏蔽线前端裸露（2.0 m） U-20 S32-7 4芯屏蔽线前端裸露（5.0 m） U-25※5 S32-7 6芯屏蔽线前端裸露（0.5 m） U-26※5 S32-7 6芯屏蔽线前端裸露（1.0 m） U-27※5 S32-7 6芯屏蔽线前端裸露（2.0 m） U-28※5 S32-7 6芯屏蔽线前端裸露（5.0 m）

※5 不支持遥感

外形寸法図

NC-100A-10 RS-485，CAN输出

仕様主体规格

输入通道数		1
端子台		快接式端子台
适用转换器		应变片式传感器
适用电桥电阻		350～1000 Ω
TEDS	接口	符合IEEE1451.4 Mixed Mode Transducer Interface Class2
TEDS	适用传感器	具备符合IEEE template No.33的信息的传感器，电缆长度30 m以下
电桥电源※1		DC 5 V±5%
测量范围		±7.5 mV/V以内（含调零范围）
响应频率		DC～200 Hz（±1 dB）
采样速度		2404 次/秒
AD转换分辨率		24位
原始值精度※1, ※2		±0.1%FS以内
测量值精度※1, ※2		±0.1%FS以内
非线性※1, ※2		±0.1%FS以内
稳定度※1		温度零点：±0.4 μVRTI/℃以内灵敏度：±0.01%/℃以内时间零点：±2.0 μVRTI/8H以内灵敏度：±0.1%/8H以内
电源		DC 10～30 V，3 W以下（DC 24 V供电，负载350 Ω时）
使用温度范围		-20～60℃
使用湿度范围		20～80%（不得结露）
保管温度范围		-20～60℃
外形尺寸		57.4（W）×92.0（D）×20.0（H） mm（不含凸起部分）
重量		约100 g
耐振动性		29.4 m/s2（3 G），5～200 Hz（各轴12周期，10分钟／1周期）
耐冲击性		294 m/s2（30 G），11 ms以下，正弦半波
绝缘耐压		电源～传感器输入 AC250 V，1分钟电源～RS-485信号 AC250 V，1分钟电源～CAN信号 AC250 V，1分钟 RS-485信号～CAN信号 AC250 V，1分钟
使用场所		室内，污染等级2，高度2000 m以下
防护等级		IP20（JIS C 0920/IEC 60529）
附件		主体盖主体盖固定螺丝 4个橡胶脚垫 4个设定软件※3

※1 适用于进行30分钟预热后温度稳定的状态。

※2 校正设定额定容量值15000，额定输出7.5 mV/V时

※3 可从主页下载

功能

校正※4	实际负载校正，灵敏度注册校正，数值注册校正，TEDS校正
控制※4	零位，保持，复位
检查※4	存储器，电桥电源，传感器
平滑※4	移动平均：1～1200 次 IIR滤波器： LPF 30，60，120 Hz 截止频率的振幅比：-3±1 dB 衰减特性：-18 dB/oct. 以下最小刻度： 1，2，5，10，20，50，100，200，500，1000
保持模式※4	动作模式：正常，任意点保持，峰值保持，区间指定峰值保持，时间指定峰值保持，谷值保持，区间指定谷值保持，时间指定谷值保持，峰峰值保持，区间指定峰峰值保持，时间指定峰峰值保持检测时间：0.01～9.99秒延迟时间：0.00～9.99秒
电平测试※4	可输出任意数值设定值的加法：有效，无效设定范围：±99999 电平测试：ON，OFF
比较※4	可将设定值与测量数据进行比较，并通过控制输出或状态输出结果比较值设定范围：±99999 滞后：ON滞后，OFF滞后滞后设定范围：0～99999 ON滞后、OFF滞后可分别设定

※4 通过RS-485指令设定

RS-485通信规格

通信速度	1200，2400，4800，9600，19200，38400，57600，115200 bps
传送方式	半双工通信
位构成	数据位：7，8 停止位：1，2 奇偶校验：奇数，偶数，无
设备ID	01～99
终端电阻	可通过主体开关切换

CAN输出规格

通信速度※4	10，20，25，33.3，50，62.5，83.3，100，125，250，500，1000 kbps
输出间隔※4	0.5，1，2，5，10，20，50，100，200，500，1000 msec
数据长度	8 字节（小端序）：数据 float型4 字节状态 int型4 字节，输出测量状态等信息
CAN ID※4	标准格式：0x000～0x7FF 扩展格式：0x00000000～0x1FFFFFFF
终端电阻	可通过主体开关切换

※4 通过RS-485指令设定

另售品	U-17 S32-7 4芯屏蔽线前端裸露（0.5 m） U-18 S32-7 4芯屏蔽线前端裸露（1.0 m） U-19 S32-7 4芯屏蔽线前端裸露（2.0 m） U-20 S32-7 4芯屏蔽线前端裸露（5.0 m） U-25※5 S32-7 6芯屏蔽线前端裸露（0.5 m） U-26※5 S32-7 6芯屏蔽线前端裸露（1.0 m） U-27※5 S32-7 6芯屏蔽线前端裸露（2.0 m） U-28※5 S32-7 6芯屏蔽线前端裸露（5.0 m）

※5 不支持遥感
